供水处理中进行混凝过程后续工艺的构筑物。为使原水中杂质颗粒迅速沉降而采用的混凝过程，经过前阶段凝聚剂投加、混合扩散、水解、杂质胶体脱稳和由分子热运动（布朗运动）使脱稳胶粒初步凝集成微絮粒后，必须使它进一步聚集、增大形成有足够粒径和重度的絮粒，并增加微絮粒的接触碰撞机会，从而逐步聚合成大的絮粒。这一阶段过程在絮凝池中完成。 在絮凝池中，通过布朗运动、颗粒沉速差和颗粒随液体的流动产生颗粒接触碰撞，从而形成大絮粒，其中随水流的运动是主要的。由液体运动造成的颗粒碰撞聚集称同向絮凝。由布朗运动造成的颗粒碰撞聚集称异向絮凝。水流运动对絮凝的影响以速度梯度（G）表示，为使颗粒既能产生较多接触碰撞机会，又不致使颗粒碰撞过猛而破碎，必须控制水流速度梯度值，为此一般絮凝池采用的G值可由池进口的150～200 s-1降到池出口的5～10 s-1，平均在30～70 s-1左右。在实践中以水流速和絮凝时间作为絮凝池设计的控制参数，常用的流速根据不同絮凝时段采用0.05～0.6 m/s，絮凝时间根据不同絮凝形式采用10～30 min。水厂中常用的絮凝池有以下几种形式：
不同形式的絮凝池如图1～图6。

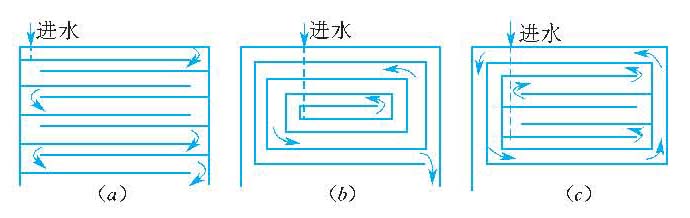

图1 水平隔板絮凝池平面示意图 （a）来回式；（b）回流式；（c）来回—回流式
图2 垂直隔板絮凝池剖面示意图 （a）平板；（b）同波折板；（c）异波折板

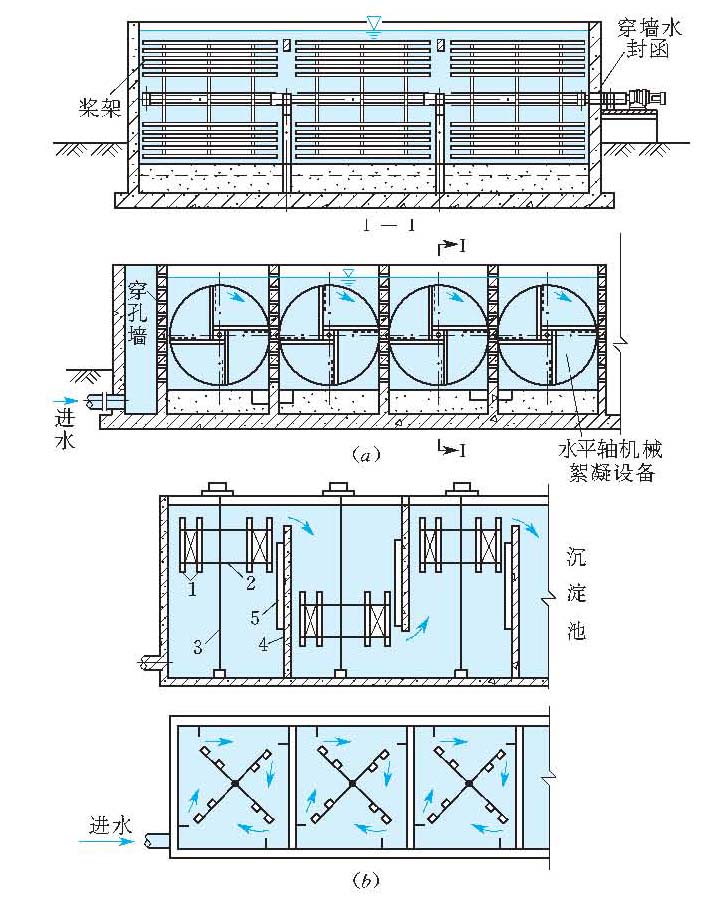

图3 机械絮凝池示意图 （a）水平轴式机械絮凝池；（b）垂直轴式机械搅拌絮凝池1—桨板；2—桨板支架；3—旋转轴；4—隔墙；5—固定挡板
图4 单级旋流絮凝池示意图
图5 穿孔旋流絮凝池示意图
图6 涡流絮凝池示意图
|
