将压力式无阀滤池或单阀滤池与泵房、加药间、水塔合并建造的一种小型净水构筑物。小型净水塔无絮凝与沉淀装置，由接触滤池起净化作用。它的构造简单，结构紧凑，占地面积小，造价低，操作方便。缺点是清砂不便，冲洗操作不当易发生滤料流失现象。小型净水塔适用于原水浑浊度经常小于20 NTU，短时间不超过60 NTU的小型供水工程。 小型净水塔系由水泵、滤池、水塔（清水柜）、加药设备、电器自动控制设备和管道及其附件组成（见图）。塔身用砖砌，水箱和滤池用钢丝网水泥制作。滤池采用双层接触滤池，上层为无烟煤，下层为石英砂；承托层采用细砾石；集水系统采用尼龙网孔板。

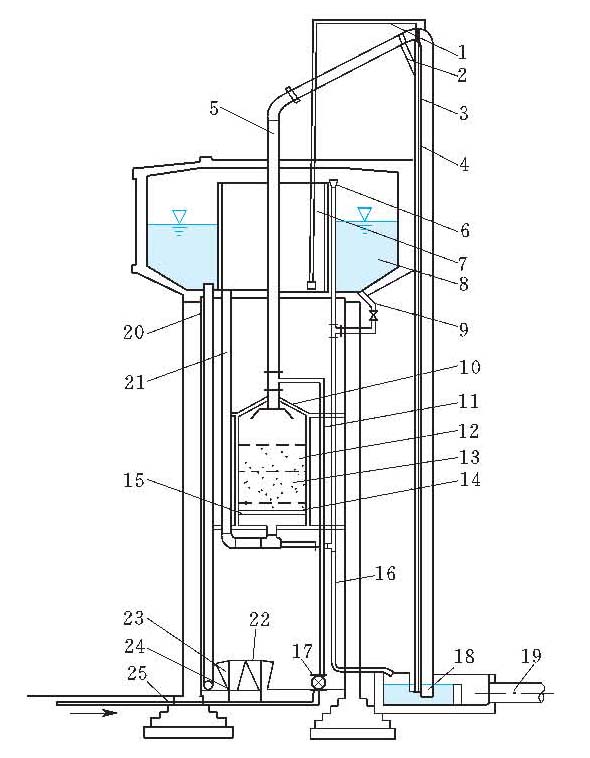

小型净水塔示意图 1—虹吸破坏管；2—抽气管；3—辅助虹吸管；4—虹吸下降管；5—虹吸上升管；6—溢水管；7—冲洗水箱；8—清水柜；9—排污放空管；10—挡板；11—进水管；12—无烟煤滤料；13—石英砂滤料；14—承托层；15—过滤板；16—溢水排污放空管；17—水泵；18—排水井；19—排水管；20—出水管；21—出水兼反冲洗管；22—混凝剂溶液槽；23—消毒剂溶液槽；24—药剂投加管；25—吸水管
将凝聚剂和消毒剂在泵前加入原水，经水泵混合后，从顶部进入滤池，进行接触过滤。滤后清水通过滤板和集水室经管路升至顶部的水塔（清水柜）内，供用户和滤池冲洗用。水在滤池运行中，滤层杂质逐渐增多，阻力逐渐增大，水泵扬程逐步提高，促使虹吸上升管内的水位不断升高。当水位升高到辅助虹吸管的管口时，水从辅助管急速流下，借助抽气管不断带走虹吸下降管中的空气，使虹吸管内形成真空，发生虹吸作用，于是水塔中的水经反冲洗管自下而上通过滤层，对滤料进行反冲洗。当水塔内水位下降到虹吸破坏管管口时，空气进入虹吸管，虹吸被破坏，反冲洗结束，滤池又进入过滤状态。反冲洗过程靠简易电器自动控制装置进行冲洗排污。装有单阀滤池的净水塔，其过滤过程与压力式无阀滤池相同，但反冲洗过程靠人工开启闸门冲洗。
|
