由上升的压缩空气带动液体上升的成套设备。空气扬水装置由动力机、空气压缩机、储气罐、压缩空气管、扬水管、滤风器和吸气管等组成。 工作原理 如图所示，空气被空气压缩机压缩后，经压缩空气管压入扬水管下部z—z截面，气水混合液体经扬水管上升至出水池。其扬水高度（H1）可由下式确定：
式中，H2为扬水管进气孔与进水位高程差；γB为单位体积水重；γm为单位体积气水混合液重。 适用范围 空气扬水装置效率较低，但其井下部分结构简单，不易发生故障，而其运动部分均在地面以上，检修方便，故适用于具有承压含水层、静水位较高、开挖深井有困难的地方。空气扬水装置工作原理见示意图。

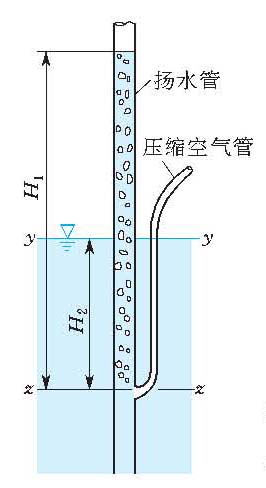

空气扬水装置工作原理示意图
|
