在船闸闸室底部设置前后、左右对称的纵、横支廊道，使由闸室中心进入闸室的水流惯性达到近似相等的船闸输水系统。等惯性输水系统最先于20世纪50年代初应用于法国的东泽雷船闸，该船闸尺寸较小，闸室宽仅12m。70年代在美国大型船闸中获得了进一步的发展与完善，闸室宽度增大至26.2m和33.5m。 等惯性输水系统的布置有闸墙纵向输水廊道经闸室中心进口二区段出水和闸墙纵向长廊道经闸室中心进口四区段出水2种（见图）。 （1）闸墙纵向长廊道经闸室中心进口二区段出水。在闸室墙内设置纵向输水廊道，在输水廊道的闸室长度中心的位置设分流口，通向闸室底板下的纵向分廊道，再通过支廊道上的出水孔分二区段向闸室灌水，其出水区段约各占闸室长度的25%。闸墙内纵向输水廊道的分流口采用水平隔墙垂直分流。 （2）闸墙纵向长廊道经闸室中心进口四区段出水。在两侧闸墙内设置纵向输水廊道，在廊道的闸室长度中心的位置上设分流口，将水流通向闸室底部的前后2条纵向分廊道和8条纵向支廊道，在各条纵向支廊道上设置出水孔，分4个区段向闸室灌水或泄水。这种布置有4个分流口，2个设在闸室长度中心部位的两侧闸墙输水廊道上，将水流分向闸室底部的前后纵向分廊道，另2个设在闸室长度前 后四分点部位的前后纵向分廊道上，将纵向分廊道的水流分向左右前后纵向支廊道。设在闸室中心部位的闸墙廊道的分流口采用水平隔墙垂直分流，而设在闸室四分点部位的分流口可采用垂直隔墙水平分流，亦可采用垂直隔墙水平分流。第二种等惯性输水系统适用于闸室长度较长的大型船闸。

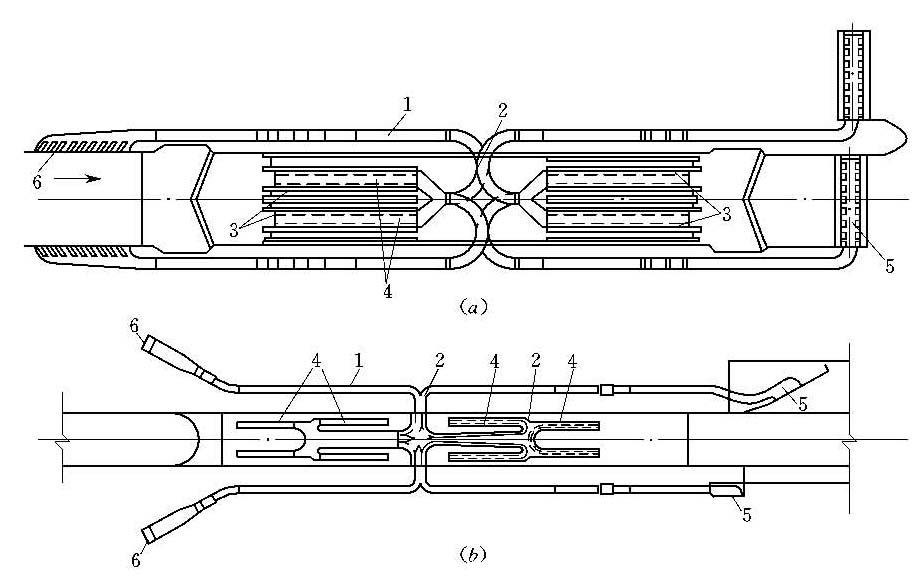

等惯性输水系统布置图 （a）二区段出水布置；（b）四区段出水布置1—纵向输水廊道；2—分流口；3—出水孔；4—纵向支廊道；5—泄水口；6—进水口
等惯性输水系统出流均匀，水面波动小，水力条件好，布置对称，各支廊道水流的惯性几乎相等，可以使波浪力（参见集中输水系统）减至很小。已建船闸的运转和试验资料表明，采用这种输水系统的船闸的作用水头高达30m左右，对于闸室平面尺度较大的船闸，其灌泄水时间只有8～10min左右。一般认为，它是通航大型船队的高水头船闸的良好输水系统型式。但这种输水系统构造较复杂，闸底开挖也较深，工程造价较高。中国葛洲坝1号船闸、福建水口船闸、湖南五强溪船闸和长江三峡船闸等均采用等惯性输水系统。
|
