抗滑桩

为防止边坡或地基滑动，保持其稳定性而采用的桩式支挡结构。

当边坡或水工建筑物地基不能满足抗滑稳定要求，存在较明显的滑动面及滑动面以下的岩体比较完整时，穿过可能滑动面设置抗滑桩是一种提高抗滑稳定性的有效措施。抗滑桩施工简便，不需大量开挖，在滑动面倾角较缓时，处理效果更好。在水利工程中常用于处理深层滑动、非塑性滑坡及岩层内埋藏数层软弱夹层情况，有大截面抗滑桩和承重阻滑桩两类。滑动体及抗滑桩如图1所示。

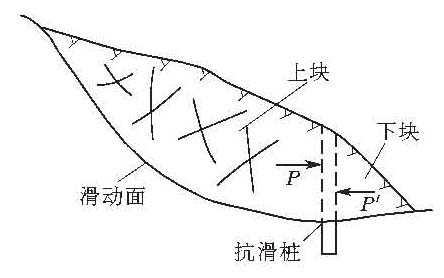

图1 滑动体及抗滑桩示意图

抗滑桩的设计方法和步骤如下。

（1）假定滑动体处于临界状态，用能量法、剩余推力法、分块极限平衡法或弹塑性有限元方法进行反演分析，求得滑动面上的抗剪强度指标（tanφ，φ为摩擦角）和c（黏聚力），并计算出天然下滑力曲线。

（2）分析滑动体的设计情况，按规定的安全系数，降低滑动面上的tanφ和c值，计算设计情况的下滑力曲线，并根据地形、地质和施工条件选定桩位，确定桩位断面上的下滑力。

（3）初估桩距。桩的间距不宜过大，以免滑动体从两桩之间挤出；亦不宜过小，以免破坏桩间岩层结构，一般以2～5倍桩径为宜。通常在滑动体主轴线附近的间距要小些，两侧可大些。

（4）初估桩的断面与埋深。桩的断面应有足够抗弯刚度，宜设计成矩形或圆形，断面边长一般为1.5～4.0m。结合地质、施工条件初步选定埋深，一般要求有1/3～1/4桩长，且不少于2m嵌入较坚硬岩层。

（5）采用适当的抗力系数（K）或抗力系数随深度变化的比例系数（m）、桩锚固段的抗力系数（K₀、m₀）或弹性模量（E₀）及泊松比（μ₀），作出抗滑桩的荷载分布及结构分析计算简图，见图2。

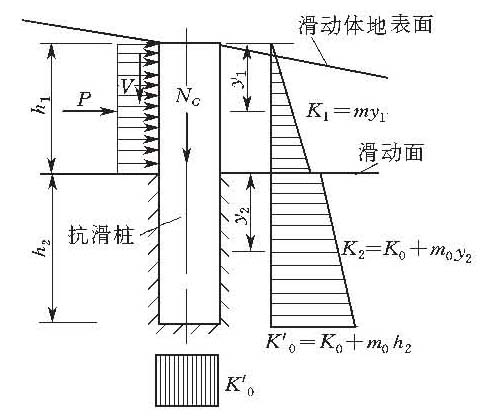

图2 下滑力及抗力系数分布图

（6）进行抗滑桩的结构分析计算，求出变形、地基抗力和内力，核算断面强度和配筋数量。如不能满足要求，则进行修改和调整，重新进行分析计算。

水利工程中的抗滑桩多采用人工开挖或大口径钻孔形成竖井，达到设计深度后，在竖井内设置钢筋骨架，然后回填混凝土，形成钢筋混凝土抗滑桩。

中国天生桥二级水电站，采用了单桩抗剪力12 840 kN的17根内埋15 kg/m轻型钢轨作为受力筋的抗滑桩，阻止了面积4万m²、厚25～40m、总滑动体积约140万m³的大型滑坡体的滑移变形。岗南水库在溢洪道溢流堰下游设置了大直径抗滑桩，增强了堰基抗冲淘的稳定性。
