在混凝土坝上游面设置的或利用坝面层所形成的防渗设施。坝面防渗的主要目的是：减小坝体渗透压力，防止坝体混凝土在渗透水流作用下产生溶蚀，减小坝体渗透流量，在严寒地区防止因渗水而产生混凝土冻融破坏。 在常态混凝土大坝中，利用坝面层所形成的防渗设施是指大坝混凝土分区中，在临近上游面附近部位的适当厚度选用抗渗等级较高的混凝土。防渗混凝土层的厚度，对于高坝通常取为该处水头的10%，且不小于2.0m。防渗层混凝土的抗渗等级，主要根据作用在其上的水力坡降选定，见表。水头达100m时，抗渗等级不宜低于W8；水头达50m时，抗渗等级不宜低于W6。当水质有侵蚀性时，选用适当的抗侵蚀性水泥，且抗渗等级不得低于W4。
混凝土抗渗等级选择表

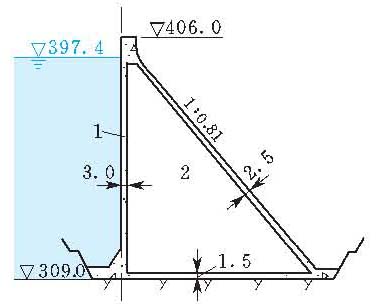

图1 日本玉川坝混凝土分区图（单位：m） 1—普通混凝土；2—碾压混凝土

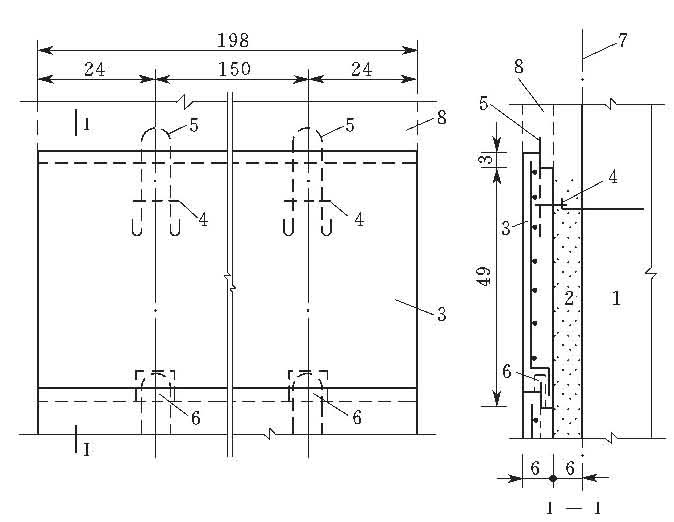

图2 坑口坝坝面防渗构造图（单位：cm） 1—坝面；2—沥青砂浆层；3—钢筋混凝土护面板；4—16挂环；5—12吊耳；6—吊耳孔；7—坝轴线；8—上一层预制板的位置

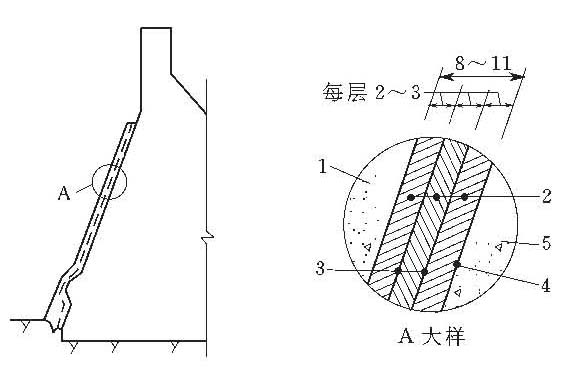

图3 坝面防渗处理措施示意图（单位：mm） 1—混凝土护板；2—三层沥青玛脂，每层厚2～3mm；3—二层油毡；4—一层沥青冷底子；5—坝面混凝土
碾压混凝土坝由于抗渗性能低，且存在着层间结合的薄弱环节，为了保证坝的正常运行，常需设置坝面防渗。依据其施工工艺的不同，主要有如下几种形式：①在上游坝面设厚度至少为2～3m的常态混凝土防渗层，如日本的碾压混凝土坝，中国的岩滩坝、观音阁坝等。图1为日本玉川坝的剖面布置。②在上游坝面设置一定厚度的钢筋混凝土防渗面板，如中国于21世纪初建设的龙滩坝等。③在上游坝面设置沥青防渗层、PVC防渗板或防渗楔块等，如中国的坑口坝、水东坝，美国的上静水坝，澳大利亚的铜田坝等。图2为中国福建坑口坝的坝面防渗构造。沥青砂浆层厚6 cm，外侧为预制钢筋混凝土护面板，在浇筑沥青砂浆时兼作模板。护面板厚6 cm、高49 cm、长198 cm，用2个16钢筋挂环与预埋在坝内的钢筋挂钩相连接。④在靠近上游面设置一定厚度的防渗能力较强的碾压混凝土作为防渗措施，如早期修建的美国柳溪坝以及20世纪后期修建的中国的普定坝、长顺坝等。在中国，这种防渗设施有逐步成为碾压混凝土坝主要防渗设施的发展趋势。 当混凝土坝的上游面出现裂缝时，需在坝面增设防渗设施。常见的有：①在上游面设置混凝土防渗面板，如中国丹江口大坝、黄龙滩大坝等。②设置沥青防渗层，涂贴沥青无脂油毡等，如中国上犹江空腹重力坝、湖南镇梯形坝、桓仁大头坝等。图3为桓仁大头坝坝面防渗处理措施。
|
