在混凝土或浆砌石水工建筑物中，为适应其温度变化、地基沉降、结构要求和施工需要等而设置的接缝构造。 缝的类型按作用可分为温度缝（又称伸缩缝）、沉降缝和施工缝。同时具有前两种作用时，称为温度—沉降缝；按位置可分为横缝、纵缝和周边缝；按使用期限可分为永久缝和临时缝。温度缝和沉降缝多为永久缝，施工缝多为临时缝。 横缝 垂直于水工建筑物轴线方向的缝称为横缝。它将水工建筑物分为若干段，用以适应温度变化、施工浇筑能力和地基不均匀沉降。图1为混凝土重力坝的分缝。重力坝横缝间距即坝段宽，一般为12～20m，主要取决于地基特性、河谷地形、温度变幅、坝体高度、溢流孔口尺寸、电站厂房布置及混凝土浇筑能力等因素。岩基上的混凝土重力坝、支墩坝等，其永久性横缝的宽度为0.2～2.0 cm。一般缝面为铅直平面，不作灌浆处理，但必须有可靠的止水设备。软基上的闸坝，由于不均匀沉降变形大，横缝宽度一般为2.0～2.5 cm，有的顶部取4～5 cm，基础底板处取1.0～1.5 cm，个别坝顶缝宽甚至达20 cm。缝内除设止水外，为适应缝的变形，缝中一般铺填沥青油毡、沥青麻片或其他填料。设有横缝的碾压混凝土重力坝，其横缝用切缝机切成，横缝间距常较一般混凝土重力坝为大。钢筋混凝土面板堆石坝防渗面板的横缝间距一般为12～18m。水闸底板沿轴线每隔一定距离设置永久横缝及止水。建在基岩上的水闸，缝距不宜大于20m；建在土基上的水闸，缝距不宜大于30m。其他水工建筑物如挡土墙、渡槽槽身、坝下埋管等，都设有永久缝，其功用、布置和构造与混凝土重力坝的横缝原则上相同。

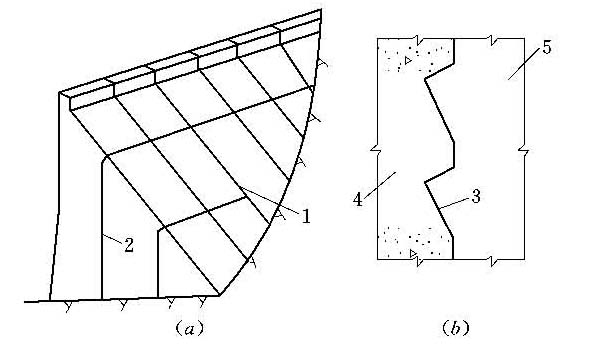

图1 重力坝分缝示意图 （a）重力坝的纵、横缝；（b）纵缝键槽形式1—横缝；2—纵缝：3—纵缝键槽；4—上游先浇块；5—下游后浇块
水工建筑物的横缝也有做成临时性的。如拱坝的横缝、整体式重力坝的横缝等。临时性横缝缝面设有竖直梯形键槽，预埋灌浆管路系统，待混凝土冷却到稳定温度后进行接缝灌浆形成整体。 纵缝 平行于水工建筑物轴线方向的缝称为纵缝。它主要是为适应混凝土温度控制或施工的浇筑能力需要而设置，待温度降到稳定温度时，进行接缝灌浆。混凝土重力坝的纵缝，按布置形式可分为竖直纵缝、错缝及斜缝（图2）。竖直纵缝间距一般为15～30m，取决于混凝土浇筑能力及温度控制要求。为了使缝面能传递剪力，缝面设置三角形键槽。纵缝需埋设灌浆管路系统，以便在坝段冷却后进行灌浆，将坝段连成整体。错缝式浇筑块的高度不宜太大，一般为3～4m，靠近基岩为1.5～2m，错缝间距为10～15m，缝的错距不小于浇筑块高度的一半，以免沿竖直方向出现上下贯穿性开裂。错缝不做灌浆处理，可在低坝上使用。斜缝大致沿主应力方向设置，在离上游坝面一定距离处终止，并在缝端采用骑缝钢筋、并缝廊道等并缝措施。有的斜缝不做灌浆处理。

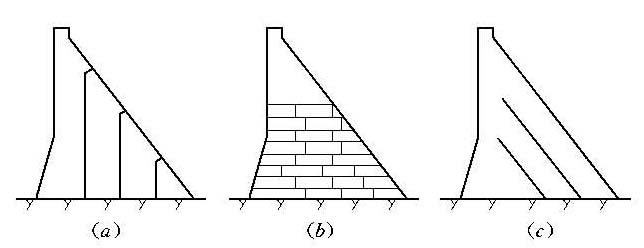

图2 混凝土重力坝纵缝形式示意图 （a）竖直纵缝；（b）错缝；（c）斜缝
周边缝 水工建筑物主体与其周边垫座或基岩面之间的缝称为周边缝。如拱坝与基座间的周边缝、钢筋混凝土面板堆石坝的面板与基座之间设置的周边缝、混凝土坝与基岩面间的结合缝等。拱坝设置了与基座间的周边缝后，梁的刚度减弱，相对增加了拱的刚度，降低坝体传至基岩的弯矩，有利于改善拱端的应力条件。周边缝施工较为复杂，混凝土与基岩面间的结合必须紧密，接缝止水必须可靠，以防漏水。 水平施工缝 上下层浇筑块之间的新老混凝土结合面称为水平施工缝。浇筑层厚度一般为1.5～4.0m，上下层之间常间隔3～7 d。水平施工缝通常不设止水。
|
