转轮叶片的轴线与水轮机主轴线斜交，水流通过叶片时与主轴成斜向流动的反击式水轮机。斜流式水轮机是轴流式水轮机向高水头发展的一种结构型式，比通常的轴流式水轮机能布置更多的叶片（可达8～12片），因此应用水头比轴流式高，一般用于50～150 m水头，最高可达200 m。斜流式叶片可做成定桨式或转桨式。转桨式因高效率区较宽，采用较多，它比混流式水轮机更能适应水头和出力的变化。 斜流式水轮机由英国的德里亚（P.Deriaz）于1951～1952年提出，又称德里亚水轮机（Deriaz turbine）。斜流式水轮机的结构见图。德里亚提出的结构采用斜向导水机构，设计制造安装均较复杂，近年来多改用通常的径向导叶。斜流式水轮机为了避免桨叶下沉与转轮室相撞，常设有间隙监测装置。转轮体内需设置操作叶片的接力器，因此转轮体较大。斜流式水轮机结构较复杂，加工与装配要求较高，造价也较高，应用较少。 世界上容量最大的斜流式水轮机安装在俄罗斯的泽雅（Зейская）水电站，其额定出力215 MW，转轮直径6 m。使用水头最高的是日本高根第一水电站，水头136 m。中国斜流式水轮机应用较少，单机容量最大的斜流式水轮机是密云水电站的抽水蓄能机组，水轮机设计出力13 MW，设计水头46 m，转轮直径2.5 m。

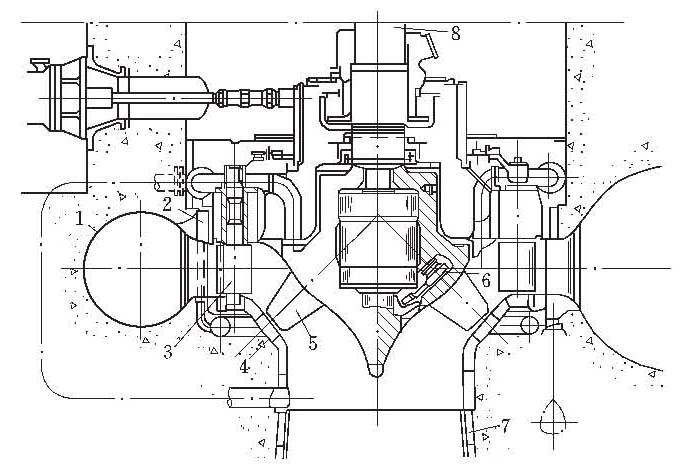

斜流式水轮机结构图 1—蜗壳；2—座环；3—导叶；4—转轮室；5—叶片；6—转轮体；7—尾水管；8—主轴
|
