青铜峡水电站

位于中国宁夏回族自治区银川市以南80 km青铜峡市境内，黄河干流青铜峡谷出口处，是一座闸墩式水电站。工程以灌溉、发电为主，兼有防洪、防凌等综合利用效益。灌溉最大引水流量630 m³/s，灌溉面积41万hm²。电站装机容量302 MW，保证出力90.3 MW，多年平均年发电量11.01亿kW·h（龙羊峡水库与刘家峡水库联合调度），是宁夏电网的主力调峰、调频电厂，1985年宁甘联网后，只作为调峰运行。

坝址以上流域面积27.5万km²，多年平均径流量324亿m³，多年平均流量1 028 m³/s，多年平均年输沙量2.15亿t，多年平均含沙量9.83 kg/m³，实测最大含沙量431.35 kg/m³。水库正常蓄水位1 156 m，相应库容6.06亿m³，日调节低水位1 155.5 m，水库冲淤最低水位1 151 m，1978年水库达到冲淤平衡，现有库容0.56亿m³。

工程于1958年8月开工，1960年2月截流，1967年12月第1台机组发电，枢纽土建工程基本竣工，1978年8台机组全部投产。工程土石方挖填总量430.6万m³，混凝土浇筑67.67万m³，总投资2.55亿元。1992年利用河西总干渠多余引水流量，在左岸扩建1台30 MW机组，提高保证出力6 MW，增加多年平均年发电量0.868亿kW·h，1994年投产并网发电。1960年工程截流后，灌溉年引水量由工程修建前的16亿m³增加至20世纪90年代70亿m³。截至1993年底，累计发电215.24亿kW·h，总产值达13.66亿元，是工程投资的5.3倍。水库淹没耕地面积56 680 hm²，迁移人口19 315人。

枢纽挡水建筑物前沿总长687.3 m，自左至右布置有：河西挡水混凝土重力坝长91.5 m，挡水闸墩式电站和混凝土溢流坝长262.25 m，河东挡水混凝土重力坝长177 m，岸边混凝土泄洪闸长48 m，岸边挡水混凝土重力坝长36 m，河东土坝长100.5 m。此外，还有副厂房、开关站、河西灌溉总干渠、河东灌溉总干渠、河东高干渠。水电站平面布置见图。

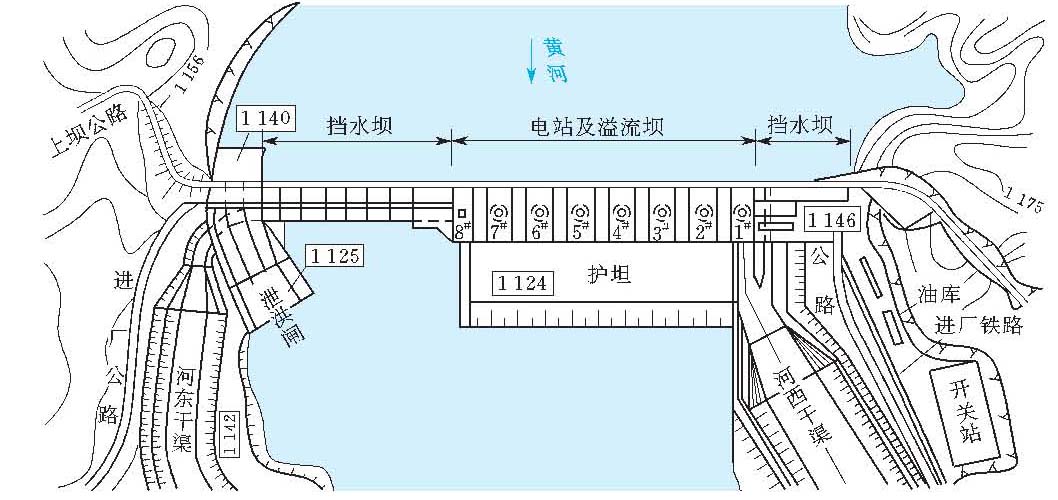

青铜峡水电站平面布置图

工程按100年一遇洪水设计，洪峰流量7 830 m³/s；1 000年一遇洪水校核，洪峰流量10 000 m³/s，最大下泄流量分别为6 420 m³/s、7 210 m³/s（龙羊峡水库与刘家峡水库联合调度）。

大坝为混凝土坝，坝顶高程1 160.2 m，最大坝高42.7 m。

河西灌溉总干渠，灌溉银川平原30万hm²土地，其控制水位1 138.5 m，引水流量450 m³/s。河东灌溉总干渠，灌溉吴忠平原6.7万hm²土地，其控制水位1 139 m，引水流量110 m³/s。河东高干渠灌溉灵武、陶乐等土地4.7万hm²，控制水位1 155.5 m，引水流量70 m³/s。

闸墩式水电站厂房为半露天式布置，闸墩宽21 m，每个闸墩内安装1台竖轴转桨式水轮发电机组，并设有2条泄洪排沙压力管道，其进口在蜗壳进水口下部，防止电站进口淤积和减少水轮机泥沙磨损，200 t/40 t半门式起重机布置在闸墩顶部。1～7号机组单机容量36 MW，8号机单机容量20 MW。1号机尾水退入河西灌溉总干渠，8号机尾水退入河东灌溉总干渠，2～7号机尾水泄入下游主河道。左岸新扩建的机组为引水道式岸边厂房，水道长287.69 m，单机容量30 MW，尾水退入河西灌溉总干渠。水电站6台主变压器布置在闸墩尾水平台上，开关站布置在下游左岸。

7孔溢流坝与闸墩式厂房间隔布置，每孔宽14 m，堰顶高程1 149.4 m，设计共泄3 290 m³/s，采用面流与下游衔接。闸墩内泄洪排沙压力管道共12孔，设计泄洪流量1 980 m³/s。下游混凝土护坦长50 m，宽224 m。河东岸边泄洪闸3孔，底坎高程1 140 m，孔口宽10 m、高5.5 m，泄洪能力2 100 m³/s，斜坡式消力池与下游衔接。

青铜峡闸墩式水电站在闸墩内布置泄洪排沙压力管道，取得了显著排沙效果。经科研单位在工程现场研究，实际测定：泄洪排沙压力管道过水含沙量为42 kg/m³，水轮机过水含沙量为5.12～5.66 kg/m³。1973年8月28日比较测定，全部打开泄洪排沙压力管道，出库含沙量可高达210～270 kg/m³；只打开溢流坝表孔，出库含沙量降到150 kg/m³。8月29日测定出库含沙量相应为150 kg/m³和82.7 kg/m³。采用闸墩式水电站布置，保证了河西、河东灌溉进水口不发生淤积。

工程由水利电力部西北勘测设计研究院设计，水利电力部第三工程局施工。
