莲花水电站

位于中国黑龙江省海林市境内，距牡丹江市130km，是牡丹江下游第1座大型水电站（见图）。枢纽工程以发电为主，兼有防洪、灌溉等综合利用效益；为黑龙江省电网起主导作用的调峰电源，可缓解严重缺少水电调峰的局面；对下游拟建的各梯级水电站发电效益都有不同程度的提高。莲花水库还作为拟建的荒沟抽水蓄能电站的下水库。

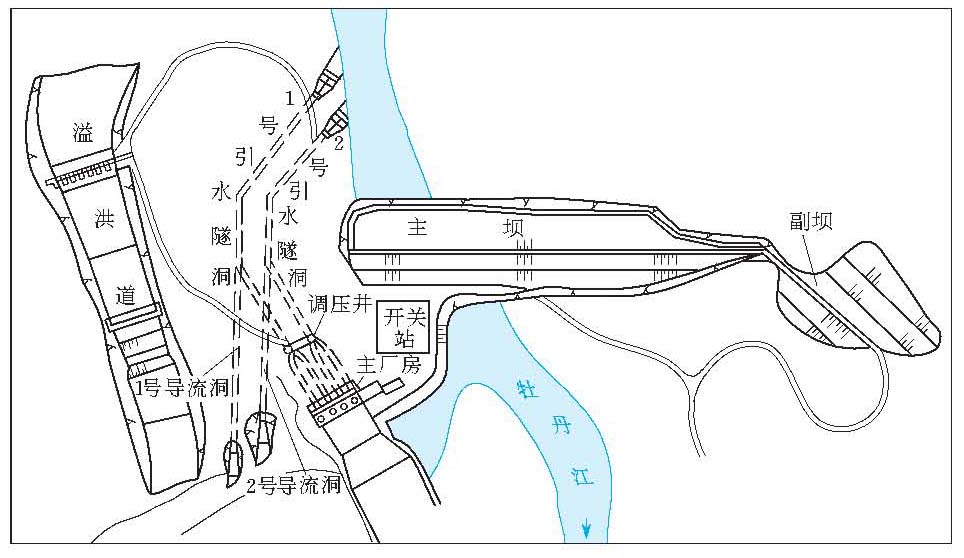

莲花水电站平面布置图

坝址控制流域面积3.02万km²，多年平均流量228m³/s。坝址地处寒冷地区，多年平均气温3.2℃，极端最低气温-45.2℃。坝址位于牡丹江急转弯处，呈不对称U形河谷，河床紧靠右岸，基岩为下元古界混合花岗岩，后期穿插有中酸性的闪长岩脉、花岗斑岩脉和正长斑岩脉。

水库正常蓄水位218m，总库容41.8亿m³，为不完全多年调节。历史最大洪水流量10 600m³/s，设计洪水流量（0.2%）17 500m³/s，校核洪水流量（PMF）29 800m³/s，枢纽最大泄量19 420m³/s。枢纽主要建筑物有主坝、副坝、右岸溢洪道、右岸引水系统及水电站厂房。

主坝为钢筋混凝土面板堆石坝，最大坝高71.8m，坝顶长902m，上下游坝坡均为1∶1.4。副坝为黏土心墙砂砾石坝，最大坝高47.2m，坝顶长270m，上游坝坡1∶2.25～1∶2.5，下游坝坡1∶2～1∶2.5。

右岸开敞式溢洪道总长990m，堰顶高程205.6m，溢流前缘宽130m，设7孔弧形闸门，挑流消能，最大泄量18 570m³/s，相应单宽泄量206.33m³/（s·m）。

岸塔式进水口底板高程158.5m，2条引水隧洞内径13.7m，长度分别为620.54m和493.98m；调压井为阻抗式双圆弧形，折算直径15.88m。

水电站厂房长、宽、高分别为160.5m、29.4m、55.98m。厂房内安装4台单机容量137.5mW的水轮发电机组，总装机容量550mW，电站保证出力55.8mW，多年平均年发电量7.97亿kW·h。

截流后第1个汛期采用大坝预留250m缺口和2条导流隧洞（导流隧洞后期与引水隧洞结合）联合过水；第2个汛期采用碾压砂浆固坡防渗坝体临时断面挡水，溢流道明渠和导流隧洞联合泄流。

主体工程量：土石方开挖664.7万m³，石方填筑670.9万m³，混凝土浇筑54.5万m³，钢筋钢材2.26万t。工程总投资45.47亿元。

枢纽主体工程于1992年11月开工，1994年10月大江截流，1996年8月末下闸蓄水，同年年底首台机组发电，1998年9月机组全部投产，1999年10月通过竣工验收。

枢纽建设中，在解决大坝冬季施工、面板防冻、施工导流、电厂“无人值班（少人值守），梯调遥控”等技术问题上积累了丰富的经验。采用减少层厚、增加碾压遍数、调整级配的办法解决坝体垫层料和过渡层冬季不洒水施工问题。采用苯板保温，混凝土面板空库过冬取得成功。采用堆石坝预留250m缺口过水，分期度汛（汛前期为6月30日以前，大汛Ⅰ期为7月1～20日，大汛Ⅱ期为7月21日～9月31日），坝体先左岸、后右岸分段施工等方式解决寒冷地区长坝线、大体积面板坝施工问题。采用计算机远程监控，实现“无人值班（少人值守），梯调遥控”，并与机组同步投入运行。
