位于巴西北部的亚马孙地区、托坎廷斯（Tocantins）河下游，距港口贝伦（Belem）市320 km。一期装机4 245MW，年发电量228亿kW·h；二期扩建4 125MW，共达8 370MW，年发电量324亿kW·h，是巴西第二大水电站（参见彩图Ⅵ—38）。电站为开发当地丰富的铁矿和铝矾土等资源供电，是巴西经济重心向北转移的一项重大工程。

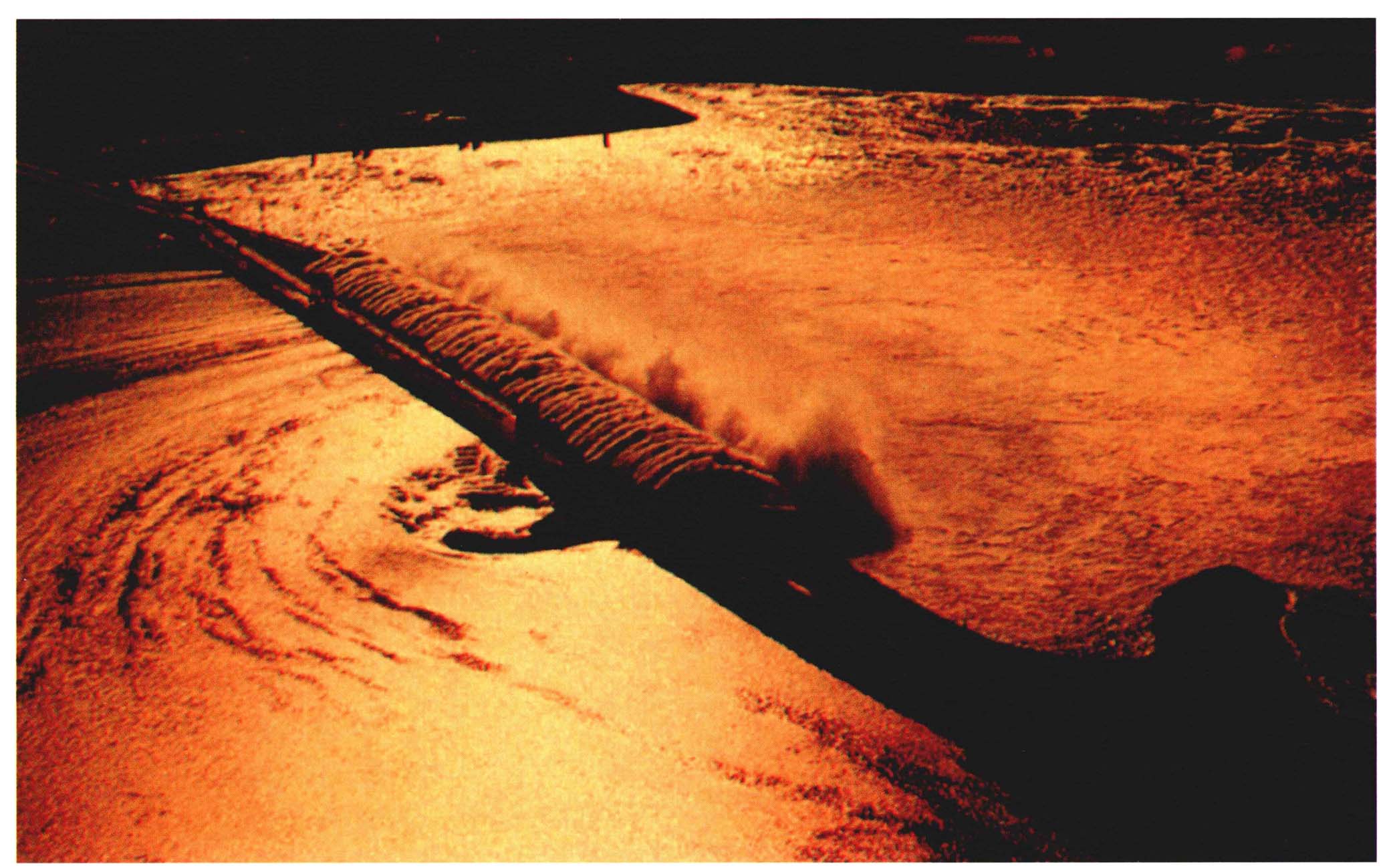

Ⅵ—38 图库鲁伊水电站 萧巨青供稿
托坎廷斯河长2 500 km，与亚马孙河干流在同一地区注入大西洋。流域处于赤道附近的热带雨林区，平均年降水量1 500～2 000 mm。 图库鲁伊水电站坝址以上流域面积75.8万km2，多年平均流量11 000 m3/s，实测最大流量68 400 m3/s，最小流量1 500 m3/s。坝址基岩由古老的下寒武纪前期到近代第四纪沉积组成，有结晶岩、火成岩和变质岩，断层裂隙发育。正常蓄水位72 m，水库总库容为503亿m3，调节库容353亿m3。水库面积2 875 km2，库区内有大面积森林，仅有居民1.8万人。

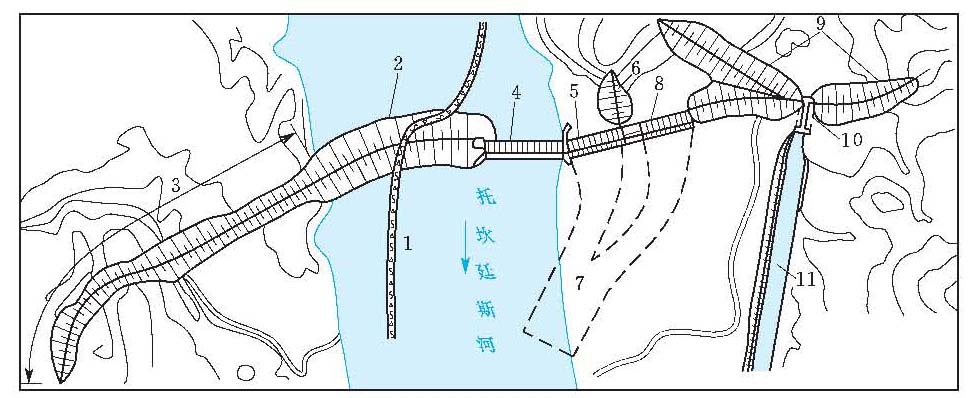

图库鲁伊水电站平面布置图 1—推力断层；2—河床堆石坝；3—右岸土坝；4—溢流坝段；5—一期厂房坝段；6—一期纵向堆石坝；7—尾水渠；8—二期厂房坝段；9—左岸Y形土坝；10—上级船闸；11—中间航渠
挡水前缘总长7 810 m。河床部分跨越顺河断层，为斜心墙堆石坝，坝高98 m，长1 310 m。右侧接土坝，最大坝高85 m，长2 611 m。河床左侧为溢流坝段，坝高86 m，长580 m，设23个泄洪孔，每孔设宽20 m、高21 m的弧形闸门，在正常蓄水位72 m时，设计泄洪能力为10万m3/s，超高至74 m时，可泄11万m3/s，是大坝泄洪规模最大的工程之一，电站平面布置见图。 大坝左岸紧接溢流坝段的为一期厂房坝段，长400 m。厂房末端与上游小山包相联的一期纵向堆石坝，长460 m。再向左为二期厂房坝段及长2 330 m的Y形土坝。左岸留有船闸位置。 一期厂房内安装12台水轮发电机组，额定水头60.8 m，单机容量350 MW，还有2台单机容量为22.5 MW的厂用电机组。二期厂房内安装11台375 MW机组。 电站一期工程量：土石方开挖2 740万m3，土石方填筑7 600万m3，混凝土浇筑600万m3。一期工程于1974年开始施工准备，1975年11月主体工程开工，1984年第1台机组发电，1989年一期工程完建，总工期14年。二期扩建工程于1999年开工，土石方开挖860万m3，混凝土浇筑140万m3，首台机组于2002年投入运行。
|
