位于哥伦比亚孔迪那马卡省的瓜维奥河口，在首都波哥大（Bogota）市东北80 km处。大坝为斜心墙土石坝，最大坝高247 m。水库总库容为9亿m3，其中有效库容7.53亿m3，水电站装机容量为1 600 MW，多年平均年发电量57亿kW·h。 坝址处于峡谷，谷深约600 m。坝址为古生代石英岩、泥质岩和灰质岩地层，坝顶处为白垩系与古生代的不整合接触，即页岩与灰岩形成互层，灰岩明显发生溶蚀。两岸有顺河向卸荷裂隙。地属热带型气候，降雨量大，最高月降雨600 mm以上，年平均气温18 ℃。 工程主要建筑物 包括大坝、泄洪隧洞、引水系统和厂房等。大坝为斜心墙土石坝；泄洪隧洞设在右岸，进口有2孔，装有高14 m、宽10 m的弧形闸门，下分2个隧洞，最大泄量为4 500 m3/s；在两岸各布置1条引水入库隧洞，直径均为4 m，引水流量为9 m3/s，将贝塔斯河和奇沃尔河水引入水库。引水发电隧洞1条，布置在右岸，直径8 m ，上段长13.3 km，下段长1.5 km，中间竖井高505 m。厂房设在地下，埋深560 m，主厂房长210 m、宽18 m、高37 m，共安装8台机组，一期安装5台，单机容量为200 MW。 大坝坝顶高程1 640 m，坝顶长390 m，上游坝坡1∶2，下游坝坡1∶1.8，心墙采用砂质土料填筑，坝体总体积为1 776万m3，枢纽布置和大坝剖面见图1、图2。

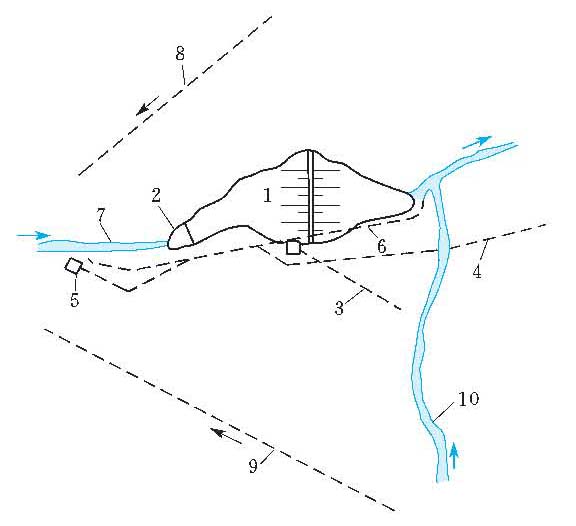

图1 瓜维奥坝枢纽布置图 1—大坝；2—上游围堰；3—右岸泄洪隧洞；4—右岸发电引水隧洞；5—发电进水口；6—右岸导流隧洞；7—瓜维奥河；8、9—引水入库隧洞；10—贝塔斯河

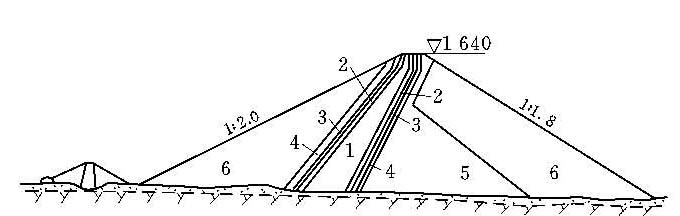

图2 瓜维奥坝横剖面图 1—心墙；2、3—反滤层；4—过渡层；5、6—堆石
大坝设计中考虑的主要问题 ①由于坝肩岩层组成不一，两类岩石的变形模量差别很大，不适宜传递巨大推力到两岸，故不采用拱坝而采用土石坝。②为利用上游坝壳的重力作用，使心墙处于承压状态，确定防渗体采用斜心墙。③为保证心墙的整体性，防止不均匀沉降或水力劈裂造成集中渗流，在斜墙下游侧设置了双反滤层。④在心墙下游与地基相接处设反滤层，覆盖横贯心墙的大节理及地层变化带，避免可能发生的管涌。⑤靠近心墙底面和两岸坝肩填筑一层塑性好的黏土料。⑥上游坝壳剖面设计考虑了心墙的变形和右坝肩心墙上游处松散山麓堆积层所产生的变形，同时为不改变右坝肩稳定的天然状态，对该堆积层不作清除处理。⑦大坝抗震稳定核算采用加速度0.23g。 筑坝材料选用 心墙料用砾质土料，由于含水量高出最优含水量较多，故需翻晒处理降低含水量；由于当地无天然砂砾料，反滤料全部用人工轧制的砂和碎石料，按一定级配制备。坝壳外部石料用风化和稍含泥的石英岩、泥质岩及石灰岩，斜心墙的中部坝壳则用坚质清洁的堆石料。 坝基处理 在河床部位要求心墙和反滤层放在基岩上，并做混凝土垫座，使心墙与基岩隔离。在心墙混凝土垫座处做固结灌浆和帷幕灌浆，帷幕最深为120 m。 坝壳填筑可全年施工，平均年强度为212.5万m3；心墙填筑由于对含水量的要求，全年仅6个月施工，填筑最高日强度为1.03万m3。 工程于1981年开工，1989年大坝建成。1992年第一台机组投产发电。
|
