德基拱坝

中国台湾省大甲溪电力开发与公共供水的枢纽工程，是台湾重要的水库之一。其开发过程颇为慎重，历经30年的研究后决策，于1968年开工兴建。

坝址控制流域面积344km²，多年平均流量31m³/s，其正常蓄水位为1 408m，水库总库容2.32亿m³，调节库容为1.75 亿m³。

拦河坝为混凝土双曲薄拱坝（参见彩图Ⅴ—38），坝高180m，坝顶高程1 411m，坝顶弧长290m，顶部厚4.5m，底部厚20m，厚高比仅为0.11。大坝基岩以石英砂岩与黏板岩互层为主，左岸有数条大致平行于河谷方向的剪切带互相交错，形成一弱面。两岸基岩都有卸荷裂隙存在，最大缝宽达0.5m，垂直深度可达40～50m，水平长度约20～70m。大坝轴线选择及布置尽量避开这种弱面及卸荷裂隙，而建基于较宽厚的新鲜砂岩上。大坝设有基座块及周边缝，将坝体受力传递到基岩。在坝体承受水压时，可使坝体发生微量位移，而自行调整坝体内的应力分布。设计以应力分析和结构模型试验成果为主要依据。坝体应力分析考虑静态和动态两种情况，在坝体拉应力超过容许拉应力的部位；上下游面均为拉应力的部位；以及一面为拉应力，另一面为压应力，而压应力小于另一面拉应力4倍时，均在出现拉应力的一面布设钢筋或钢轨。在周边缝处和孔口处均布设钢筋，予以加强。1999年9月21日地震后，分析认为布设钢筋对抗震有利。

Ⅴ—38 德基混凝土双曲拱坝

刘俊辉供稿

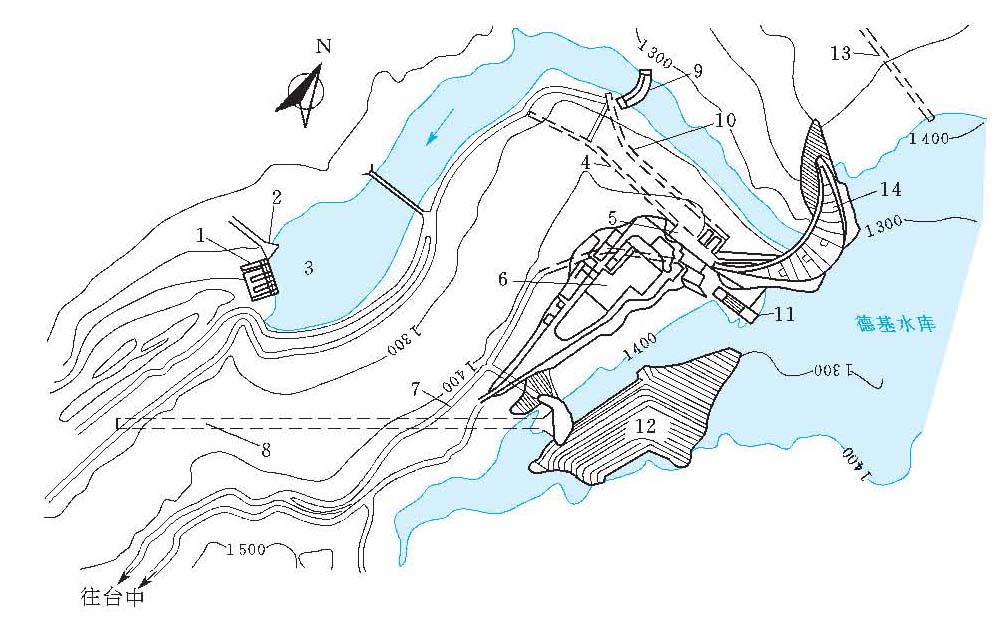

图1 德基大坝工程总布置图（单位：m）

1—青山坝；2—青山进水口；3—青山调蓄池；4—发电厂通道；5—发电厂；6—开关站；7—坝顶通道；8—排洪隧洞；9—静水泄堰；10—尾水隧洞；11—进水口；12—护坡；13—引水隧道；14—德基大坝

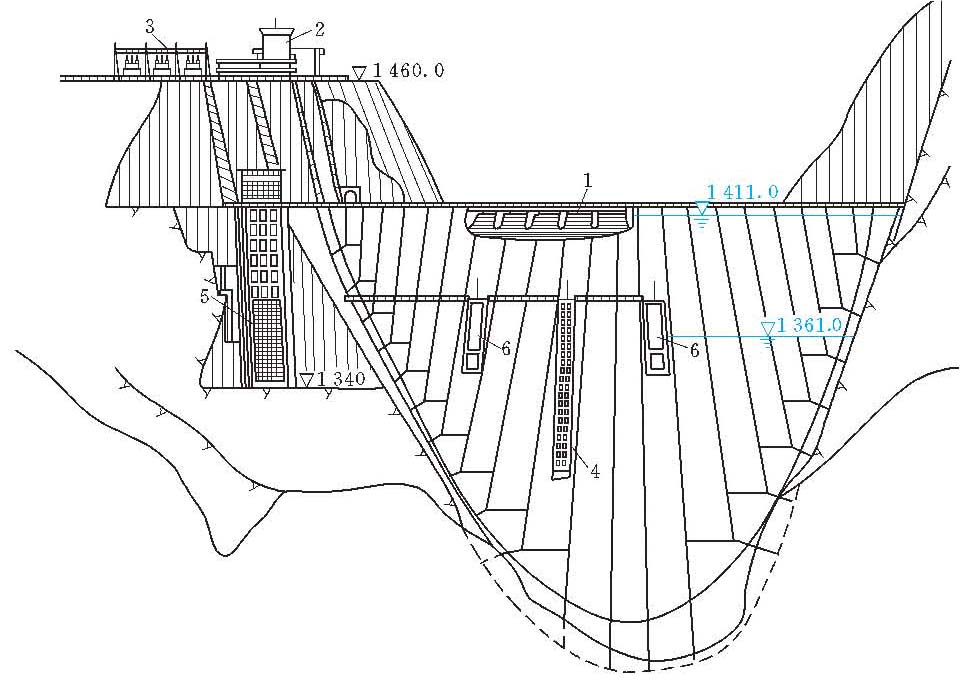

图2 德基大坝上游立视图（单位：m）

1—坝顶溢洪道；2—控制室；3—开关站；4—河道放水闸；5—进水口；6—排沙道

大坝坝顶设表孔溢洪道5孔，孔口宽11m、高4.5m，安装有弧形闸门，总泄量为1 400m³/s。坝身有2条排沙管，安装有平面闸门，宽4.3m、高6.3m，泄量为1 600m³/s。为调节或紧急泄放下游用水，在坝身不同高程还设置2条直径1.6m的放水管，安装有锥形阀。在左岸还有一条龙抬头式的泄洪洞，长约690m，断面为马蹄形，进口为圆弧喇叭形，装置闸门5扇，泄量为3 200m³/s。以上泄洪设施可满足泄放设计洪水流量6 400m³/s的需要。

发电站进水口设于大坝左岸靠近坝座处，包括拦污栅、取水闸门、闸门维护室及启闭机房等。发电厂房设于左岸地下，长74.9m、宽17.5m、高37.6m，安装3台单机容量为78mW的机组，总装机容量234mW，多年平均年发电量4.73亿kW·h。控制室及开关站布置在1 460m高程平台上，约200m高的竖井通向地下厂房，作为出线、电梯、通风之用。工程布置见图1及图2。

主要工程量：土石方开挖157.6万m³，土石方填筑65万m³，混凝土浇筑73.5万m³。

工程于1969年8月开工，1973年12月水库蓄水，1974年6月开始发电，1974年9月竣工。
